Scurtcircuitor monofazat LEA IT – clema CAA

.

SKU: Msp CAA - Sp/lp - O/p (cu clema clasica de legare la pământ); Msp CAA - Sp/lp - O/pr (cu clema de legare la pământ cu bac de răzuire)
Categorie:

Domeniul de utilizare: legarea la pământ a conductoarelor LEA de înaltă tensiune

Mod de aplicare: de la înălțime, de pe consolele metalice ale stâlpilor LEA IT

Două metode de aplicare în funcție de poziționarea operatorului față de conductor:
– Prin agățarea clemei pe conductor urmată de tragerea ei în jos (dacă operatorul este poziționat sub conductor);
– Prin împingerea și presarea clemei pe conductor (dacă operatorul este poziționat deasupra conductorului).

Clemele automate cu autoblocare (CAA) trebuie manevrate folosind o prăjină electroizolantă adecvată tensiunii liniei electrice.

Alte echipamente necesar a fi utilizate: Prăjină electroizolantă modulară tip PMU 110-2 B/ba / PMU 220-2 B/ba / PMU 400-3 B/ba

Informații utile: recomandăm utilizarea clemelor manuale de legare la pământ cu bac de răzuire pentru răzuirea și îndepărtarea straturilor de oxizi, impurități şi vopsea de protecţie de pe consolele metalice ale stâlpilor LEA, pentru obținerea unei rezistențe de contact corespunzătoare

Caracteristici tehnice Valoare
Secţiunea cablului de legare la pământ  S(mm2) 16 25 35 50 70 95
Curent nominal de scurtcircuit pentru t=1s Isc (kA) 4 6,25 8 12 16 18
Curent nominal de şoc pentru t=0,02s Isd (kA) 10 15,63 20 30 40 45
Curent de încercare de scurtcircuit pentru t=1s (kA) 4,6 7,2 9,2 13,8 18,4 20,7
Curent de încercare de şoc pentru t=0,02s (kA) 11,5 17,97 23 34,5 46 51,75
Factor de putere (conform SR EN 61230) 2,5
Lungimea cablului de legare la pământ  lp  (m) max. 17,5
Diametrul conductorului pe care poate fi aplicată clema de legare la fază (mm) 5÷32 6÷32

Scurtcircuitorul monofazat conţine următoarele componente:

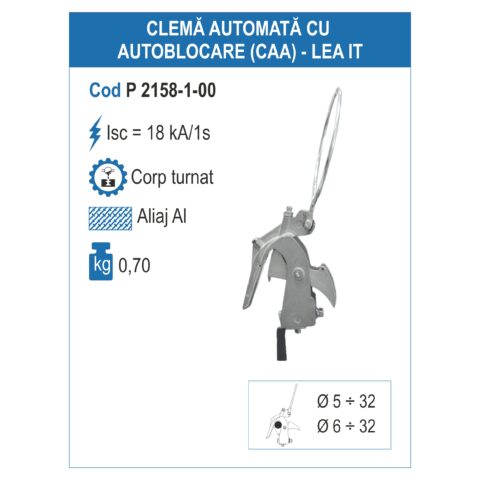

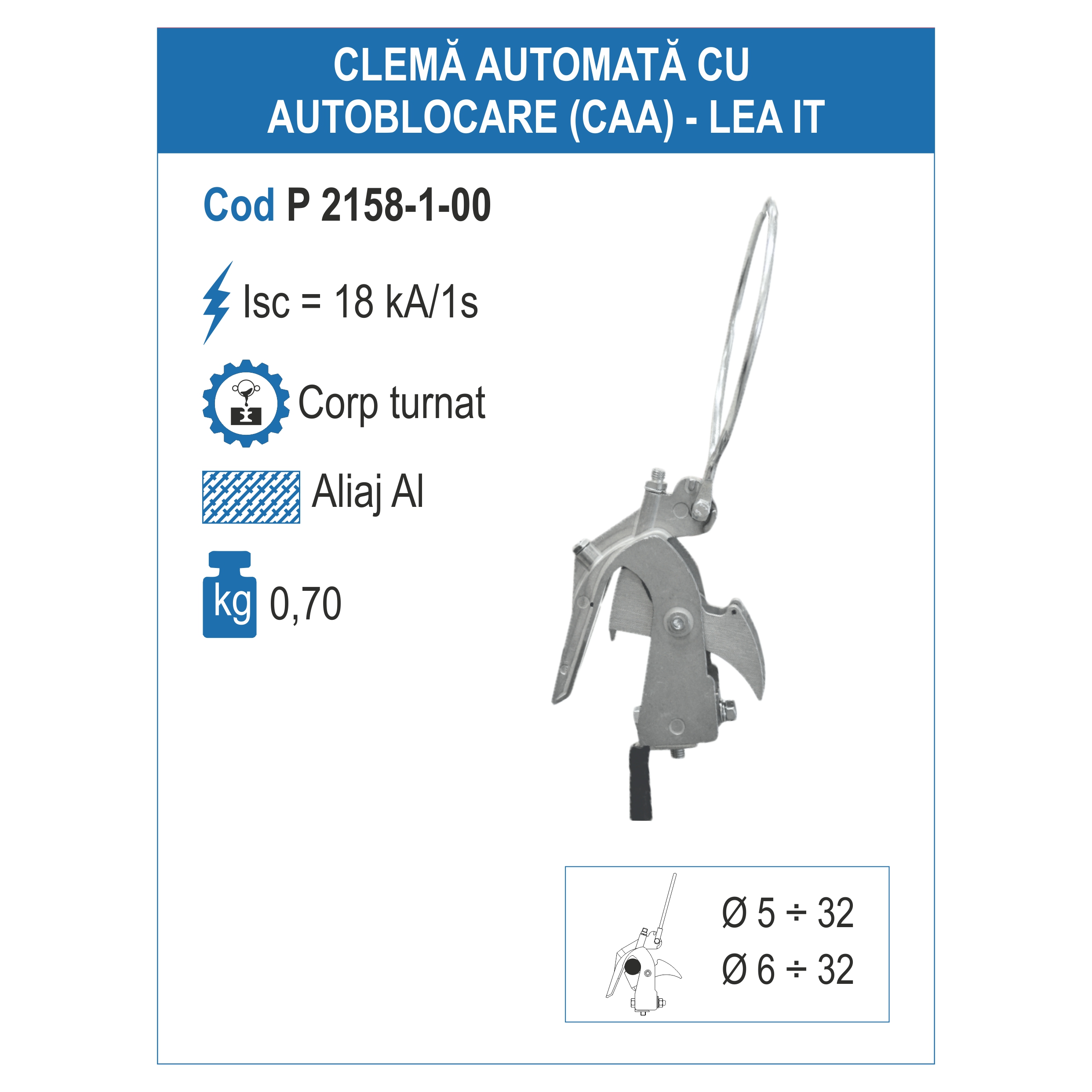

– clemă automată CAA de legare la fază – 1 bucată;
– cablu de legare la pământ  – 1 bucată;
– clemă de legare la pământ (cu răzuire, sau normala) – 1 bucată;
– adaptor de montare – demontare AMD-E – 1 bucată / set de 3 scurtcircuitoare.

Recomandam la acest tip de scurtcircuitor folosirea clemelor cu razuire pentru legarea la pamant , deoarece curata mult mai bine straturile de vopsea si oxizi.

Scurtcircuitorul se livrează sub formă de seturi de câte 3 bucăţi în husă / cutie de transport.
