Detectoare de înaltă tensiune – tip DETECT

.

SKU: DETECT 36-110 kV
Categorie:

Noua gamă de detectoare de tensiune DETECT, ce folosește tehnologia cu multi-senzori și microprocesoare, este destinată verificării prezenţei/lipsei tensiunii prin contactul direct cu elemente ale instalaţiilor electrice interioare şi exterioare de înaltă tensiune, pe timp uscat (fără precipitații) sau cu precipitaţii. Această nouă gamă asigură indicații precise în zone cu câmpuri perturbatoare.
Detectoarele de tensiune sunt de tip capacitiv, realizate pentru gama de tensiuni 36 – 110 kV, cu respectarea cerințelor standardului SR EN 61243-1:2006 + A1:2010.

Detectoarele de tensiune – tip DETECT au carcasele realizate din policarbonat de culoare roşu transparent, material cu foarte bune proprietăţi mecanice şi dielectrice. La partea inferioară, carcasa este prevăzută cu un sistem de cuplare “universal”. Pentru a putea fi utilizate cu prăjinile electroizolante telescopice prevăzute cu sistem de cuplare cu locaș “hexagon 12”, detectoarele sunt livrate împreună cu un adaptor hexagonal.

Elementele optice indicatoare (12 LED-uri roşii, 1 LED verde, 3 LED-uri portocalii) precum şi difuzorul de semnalizare acustică asigură o semnalizare optică și acustică extrem de perceptibilă în condiții de lumină și zgomot puternic. Pentru a oferi o cât mai bună vizibilitate a semnalizărilor optice, LED-urile de culoare roșie sunt dispuse atât pe panoul de semnalizare și control (4 LED-uri), cât și lateral, diametral opus, în zona mediană a carcasei (2×4 LED-uri). Această poziționare permite observarea semnalizării atât de persoana care manevrează detectorul, cât și de către o persoană poziționată lateral.

Panoul de semnalizare și control conține:
butonul de test al dispozitivului integrat de control
difuzorul de semnalizare acustică
4 LED-uri de culoare roșie pentru verificarea prezenţei/lipsei tensiunii prin contactul direct cu elemente ale instalaţiilor electrice interioare şi exterioare de medie tensiune
3 LED-uri de culoare portocalie pentru indicarea funcției de autotestare și de avertizare a descărcării bateriei
1 LED de culoare verde pentru indicarea perioadei de “pregătit de lucru

Detectoarele tip DETECT sunt calibrate în Laboratorul de Înaltă Tensiune Romind, de la distanță, fiind în permanentă stare de veghe.

Înainte și după fiecare utilizare detectoarele tip DETECT trebuie testate din punct de vedere funcțional prin apăsarea butonului de test, prin această verificare realizându-se atât testarea circuitelor cablajului electronic, cât și nivelul corespunzător al bateriei.
Perioada “pregătit de lucru” este semnalizată printr-o continuă semnalizare optică a LED-ului verde, pentru un interval de 2 minute, în tot acest timp realizându-se autotestarea detectorului.

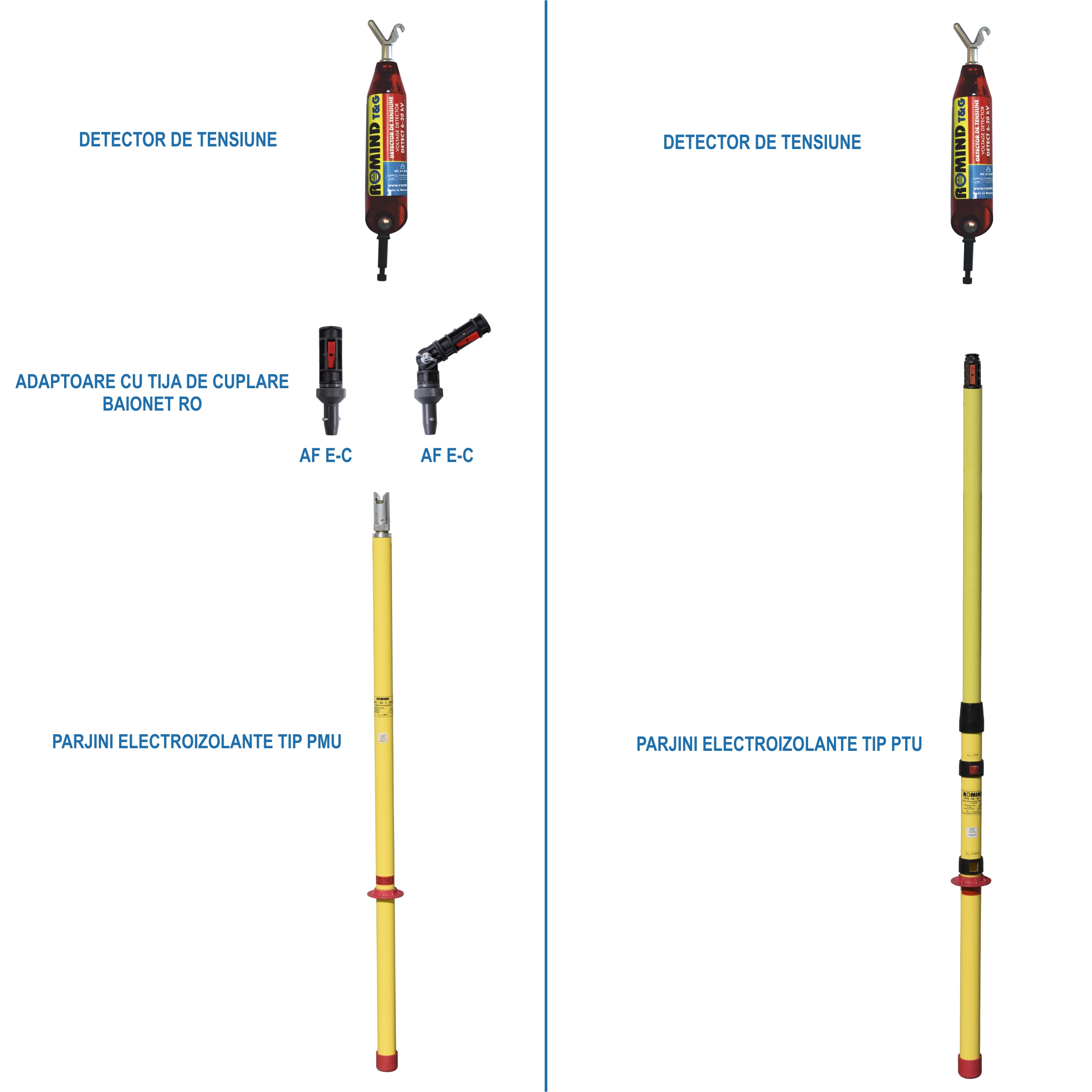

După testarea funcţionării, se cuplează detectorul în sistemul de cuplare cu locaș “hexagon 12” al prăjinii electroizolante şi se apropie de conductorul ce urmează a fi verificat până la realizarea contactului între electrodul detectorului şi conductor. Dacă elementul este sub tensiune, detectorul va indica prezența tensiunii prin semnalizări intermitente optice de culoare roşie (vizibile şi în condiţii de iluminare ambientală puternică) şi semnalizări acustice.

Detectoarele de tensiune sunt ambalate în husă cu elemente de protecție antișoc.

Tip detector DETECT 36-110 kV
Tensiunea nominală de utilizare (kV) 36÷110
Domeniul de temperaturi – funcţionare şi depozitare (°C) -25 …+55
Domeniul de temperaturi – depozitare pe termen lung (°C) -10…+45
Alimentare Baterie alcalină 9V tip 6LR61
Dimensiuni de gabarit – fără electrod de contact (mm) Ø 60 x 245
Dimensiuni de gabarit – cu electrod de contact (mm) Ø 60 x 480
Masa detectorului cu baterie (kg) 0,425
Utilizare pe timp cu precipitatii DA
