Prăjini electroizolante modulare cu utilizare multiplă – tip PMU (timp uscat)

.

SKU: PMU-Un-n-B/ba (vezi Tipuri constructive)
Categorie:

Domeniu de utilizare: Prăjinile electroizolante modulare cu utilizare multiplă tip PMU sunt prăjini robuste, compuse din 1 până la 3 module, putând fi utilizate pentru aproape toate tipurile de lucrări în instalaţii electrice exterioare şi interioare de medie şi înaltă tensiune, pe timp uscat (fără precipitaţii). Se recomandă utilizarea lor pentru montarea clemelor de fază ale scurtcircuitoarelor ce sunt aplicate pe bare plate în celule electrice interioare, pe conductori rotunzi în staţii şi pe conductoarele LEA de medie sau înaltă tensiune.

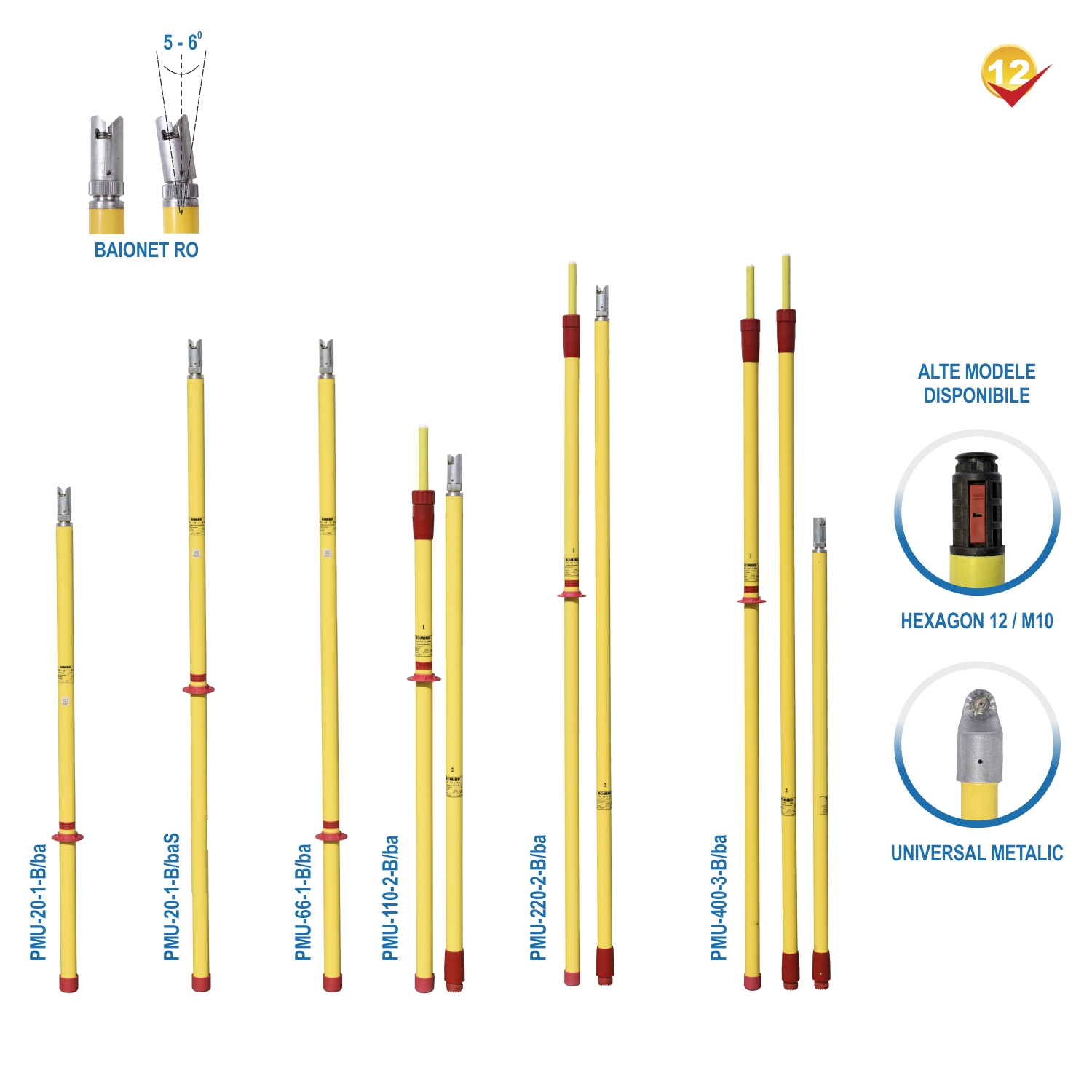

Date constructive: Prăjinile electroizolante modulare sunt prevăzute, conform probelor de certificare, cu sistem de cuplare tip “baionet RO”, care poate fi reglat în două poziţii: fixă sau articulată (când este permisă o înclinare de 5-6° a sistemului de cuplare faţă de axa prăjinii). La cererea clientului, prăjinile pot fi prevăzute și cu alte sisteme de cuplare (”hexagon 12”, “universal”, etc.).
Prăjinile electroizolante modulare au în componență tuburi izolante realizate din răşină armată cu fibră de sticlă cu diametre de 42 mm.

Cod prăjină electroizolantă Tensiunea de utilizare Un (kV) Tensiunea de încercare Uînc (kV) Nr. module Lungime totală Lt (m) Lungime mâner Lm (m) Lungime utilă Lu (m) Lungime transport Ltr (m) Masa (kg)

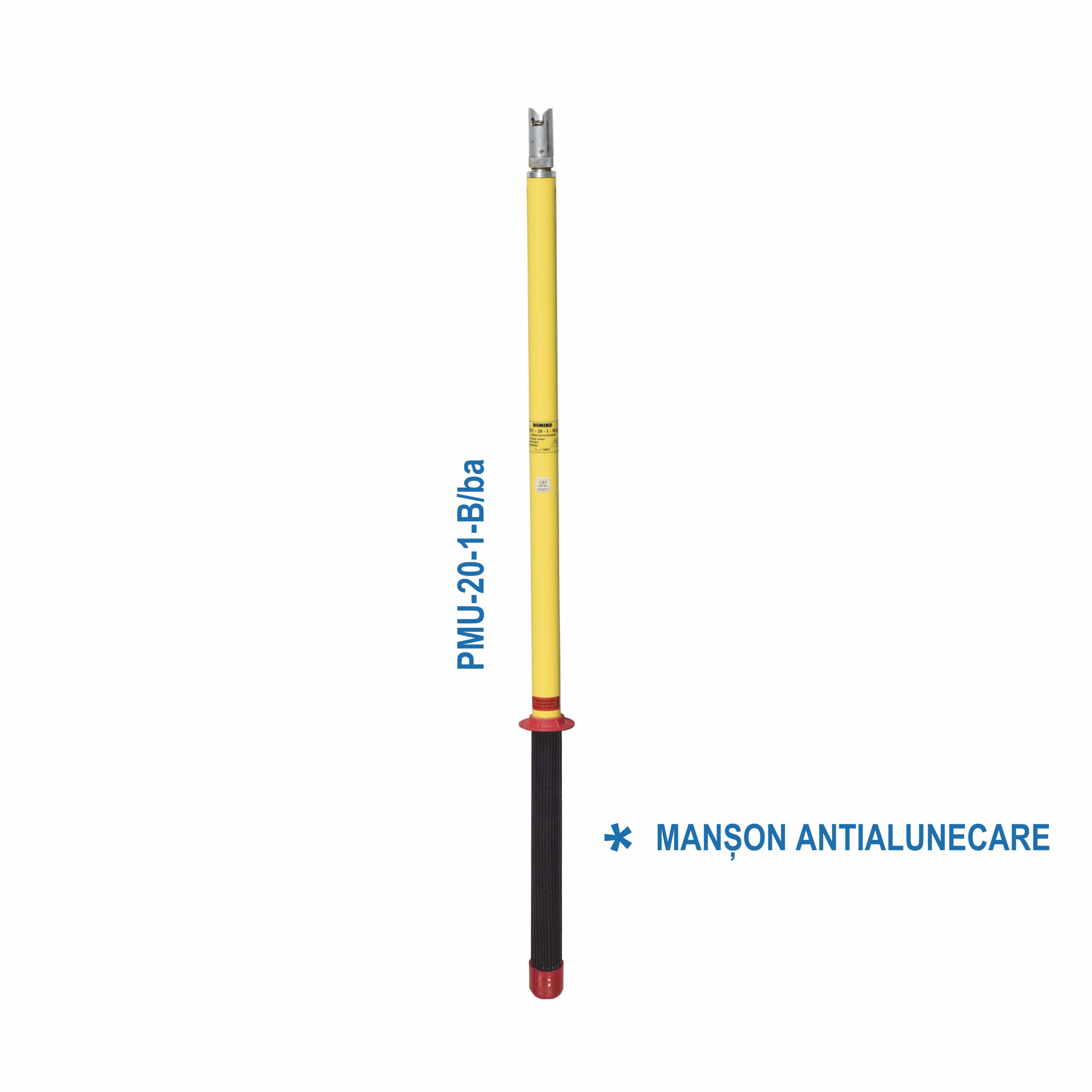

PMU-20-1-B/ba 20 60 1 1,31 0,37 0,94 1,31 0,92
PMU-20-1-B/baS 20 60 1 1,73 0,79 0,94 1,73 1,1
PMU-110-2-B/ba 110 190 2 2,55 0,8 1,75 1,4 1,9
PMU-220-2-B/ba 220 380 2 3,79 1,1 2,69 2,02 2,7
PMU-400-3-B/ba 400 695 3 5,04 1,1 3,94 2,04 3,77

Cod prăjină electroizolantă Tensiunea de utilizare Un (kV) Nr. module Lungime totală Lt (m)
PMU-20-1-B/ba 20 1 1,31
PMU-20-1-B/baS 20 1 1,73
PMU-110-2-B/ba 110 2 2,55
PMU-220-2-B/ba 220 2 3,79
PMU-400-3-B/ba 400 3 5,04
