Scurtcircuitor universal polifazat pentru LEA JT cu conductoare neizolate si torsadate





SKU: Msp - 1 - nxSf/lf - Sp/lp - O/F/p
Categorii: ,

Domeniul de utilizare: legarea la pământ şi în scurtcircuit a conductoarelor tuturor tipurilor de LEA de joasă tensiune din România

Moduri de aplicare: de la înălțime (de pe scară, din nacelă)

  • LEA cu conductoare torsadate prevăzute cu conectori de tensiune COT 10-95 A: se utilizează subansamblul de scurtcircuitare, subansamblul de legare la pământ şi electrodul de împământare
  • LEA cu conductoare torsadate prevăzute cu conectori de tensiune tip DPS: se utilizează subansamblul de scurtcircuitare în ale cărui fişe se montează adaptoarele de cuplare la conectori DPS (din set), subansamblul de legare la pământ şi electrodul de împământare
  • LEA cu conductoare neizolate: se utilizează clemele cu autostrângere cu baston electroizolant cuplate la fișele subansamblului de scurtcircuitare, subansamblul de legare la pământ şi electrodul de împământare

Scurtcircuitorul se livrează în husă de transport.

Denumire parametru

Valoare

Tensiunea nominală de utilizare Un (kV)

max. 1

Secţiunea cablului de legare la fază Sf şi legare la pământ Sp (mm2)

16

25

35

Curent nominal de scurtcircuit pentru t = 1s Isc (kA)

4

6

8

Curent  nominal de şoc (vârf) pentru t = 0,02 s Isd (kA)

8

12

16

Curent de încercare de scurtcircuit pentru t = 1s (kA)

4,6

6,9

9,2

Curent de încercare de şoc (vârf) pentru t = 0,02 s (kA)

9,2

13,8

18,4

Factor de putere (conform SR EN 61230)

2

Lungimea cablurilor de legare la fază lf (m)

max. 1

Lungimea cablului de legare la pământ lp (m)

max. 15

Numărul clemelor de legare la fază LEA / adaptoarelor pentru conectori DPS

max. 7

Lungimea de protecţie a bastonului electrizolant (m)

0,35

Lungimea totală de protecţie a bastonului electroizolant, folosind prelungitorul (m)

0,84

Diametrul conductorului pe care poate fi aplicată clema de legare la fază (mm)

5 … 16

Secţiunea conductorului pe care poate fi aplicată clema de legare la fază (mm2)

25 … 120

Tipul conectorilor pe care se poate monta scurtcircuitorul (in rețele cu conductoare torsadate)

COT 10-95 A (Romind)
tip DPS (Eximprod)

Scurtcircuitorul este compus din mai multe subansambluri şi componente:

Subansamblul de scurtcircuitare este prevăzut cu:

  • Fişă de cuplare pentru conectori de tensiune tip COT 10-95 A – “n” = 4…7 bucăţi
  • Cablu de scurtcircuitare – 3…6 bucăţi
  • Cablu de conectare la subansamblul de legare la pământ prevăzut cu mufă priză – 1 bucată

Subansamblul de legare la pământ este prevăzut cu:

  • Mufă fişă pentru conectare la subansamblul de scurtcircuitare – 1 bucată
  • Cablu de legare la pământ – 1 bucată
  • Clemă manuală de legare la pământ – 1 bucată

Set de cleme cu autostrângere cu baston electroizolant pentru LEA JT neizolate -”n” = 4…7 bucăţi

Set de adaptoare de cuplare la conectori DPS* (vezi NOTA) -”n” = 4…7 bucăţi

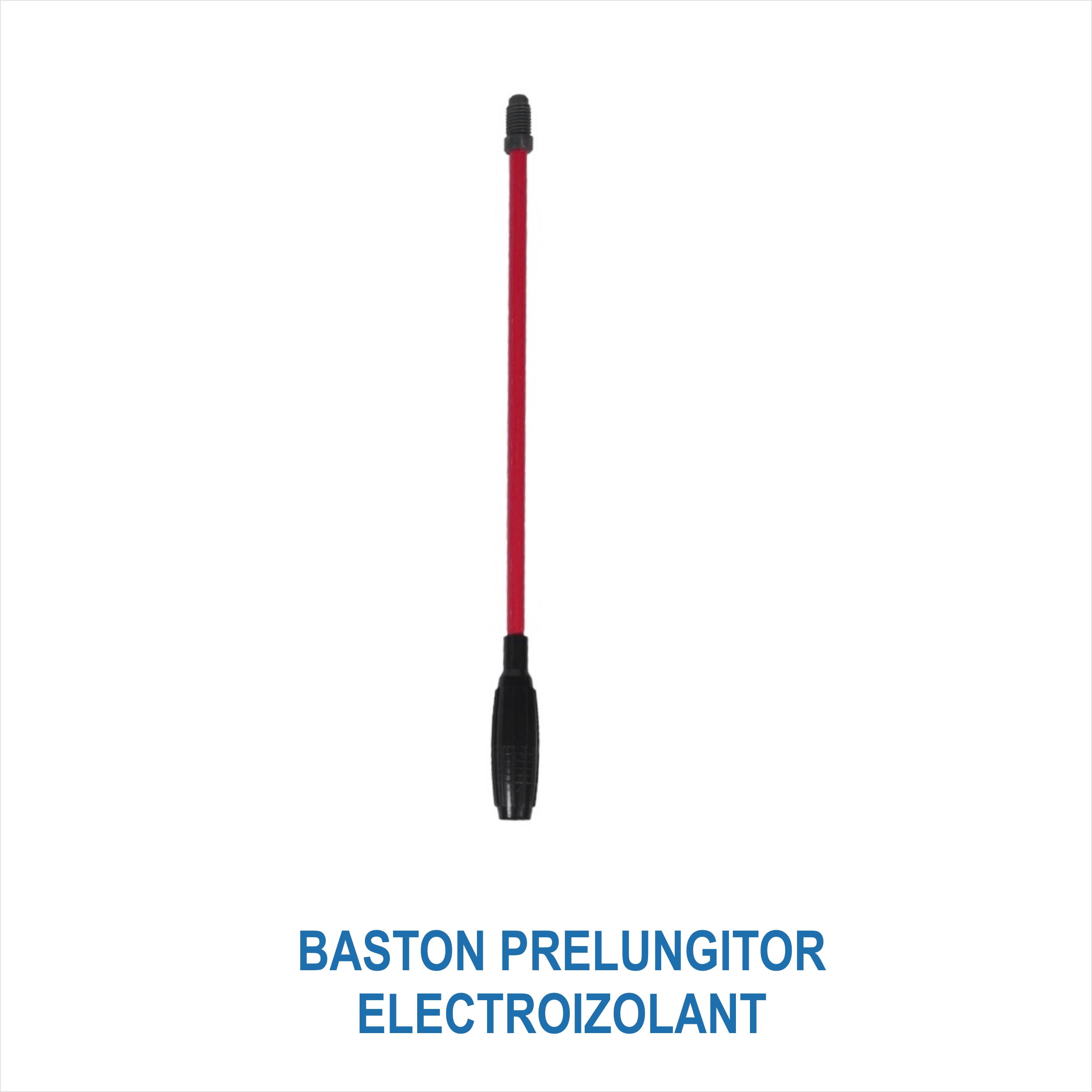

Baston prelungitor electroizolant – 1 bucată

Electrod mobil de legare la pământ (ţăruş) – 1 bucată

NOTA: Curent nominal de scurtcircuit pentru conectori DPS: max. 6kA/1sec.
