Scurtcircuitor trifazat pentru bare cu sectiune rectangulara

.

SKU: Msp - C - 3xSf/lf - Sp/lp - P/p , Msp - CA - 3xSf/lf - Sp/lp - P/p
Categorie:

Domeniul de utilizare: legarea la pământ a barelor cu secțiune rectangulară din stații de transformare: bare plate, pachete de bare sau platbande de diferite grosimi.

Mod de aplicare: prin aplicarea clemelor de legare la fază pe bara cu secțiune rectangulară, urmată de strângerea șurubului de acționare a clemei

Clemele clasice / automate de legare la fază trebuie manevrate folosind o prăjină electroizolantă adecvată instalației, prevăzută cu sistem de cuplare “baionet RO”.

Forme constructive:  trifazat.

Ambalaj: husă din țesătură impermeabilă

Alte echipamente necesar a fi utilizate:

  • Prăjină electroizolantă modulară tip PMU 20-1 B/ba / PMU 110-2 B/ba
Secţiunea cablului de legare la pământ Sp (mm2) 16 25 35 50 70 95 120
Curent nominal de scurtcircuit pentru t = 1s Isc (kA) 4 6.25 8.75 12.5 17.5 23.75 30
Curent  nominal de şoc (vârf) pentru t = 0,02 s Isd (kA) 10 15.63 21.9 31.25 43.75 59.38 75
Curent de încercare de scurtcircuit pentru t = 1s (kA) 4.6 7.2 10.06 14.38 20.13 27.31 34.5
Curent de încercare de şoc (vârf) pentru t = 0,02 s (kA) 11.5 17.97 25.16 35.94 50.31 68.3 86.25
Factor de putere ( conform SR EN 61230 ) 25



Tipul clemei de legare la faza Clema clasica ( C) Clema clasica ( CA )
Lungimea cablurilor de legare la faza  – scurtcircuitor trifazat lf (m) max. 1.5 max. 1.5
Lungimea cablurilor de legare la pamant lp (m) max. 7 max. 7
Grosimea barei plate pe care se poate monta clema de legare la faza g (mm) max. 40 max. 37

Scurtcircuitorul trifazat conţine următoarele componente:

Clemă de legare la fază – 3 bucăți

Cablu de legare la fază –3 bucăți

Cablu de legare la pământ-1 bucată

Clemă manuală de legare la pământ-1 bucată

Tipuri constructive de cleme de legare la fază:

Clemă Clasică (C)

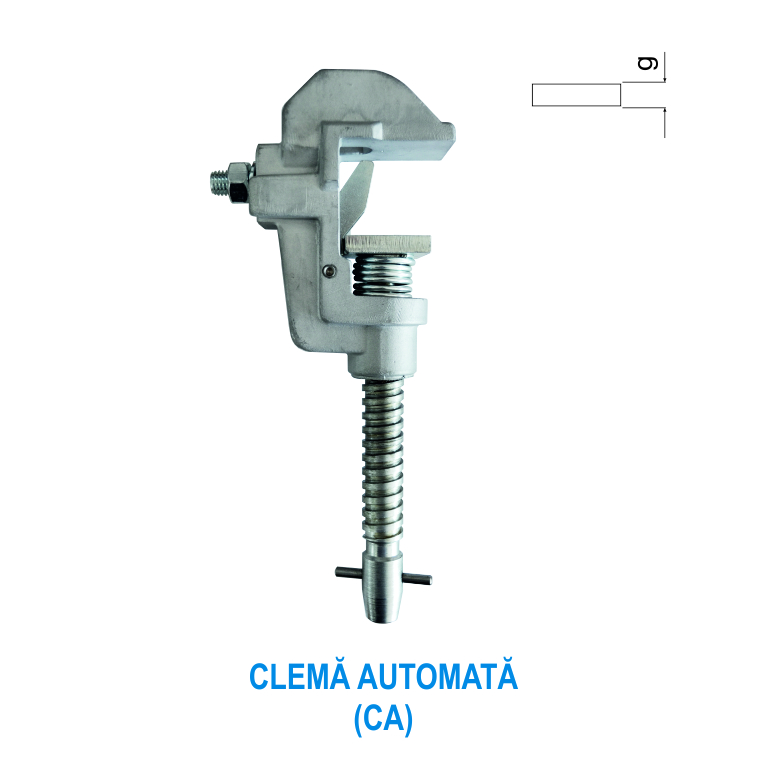

Clemă Automată (CA)
