Duzele tip RACP sunt realizate în mai multe tipuri constructive funcţie de secţiunea de trecere a elementului filtrant şi pot fi montate pe plăci cauciucate sau necauciucate unde nu există acces de ambele părţi ale acestora.

Acestea pot fi montate în găuri lise practicate în plăci metalice sau din PAFS, cu grosime cuprinsă între 2 şi 10 mm.

Diagrama de variaţie a pierderilor de presiune (ΔP) în funcţie de debit (Q) şi dimensiunile elementelor filtrante (36 x 0,2 / 36 x 0,4)

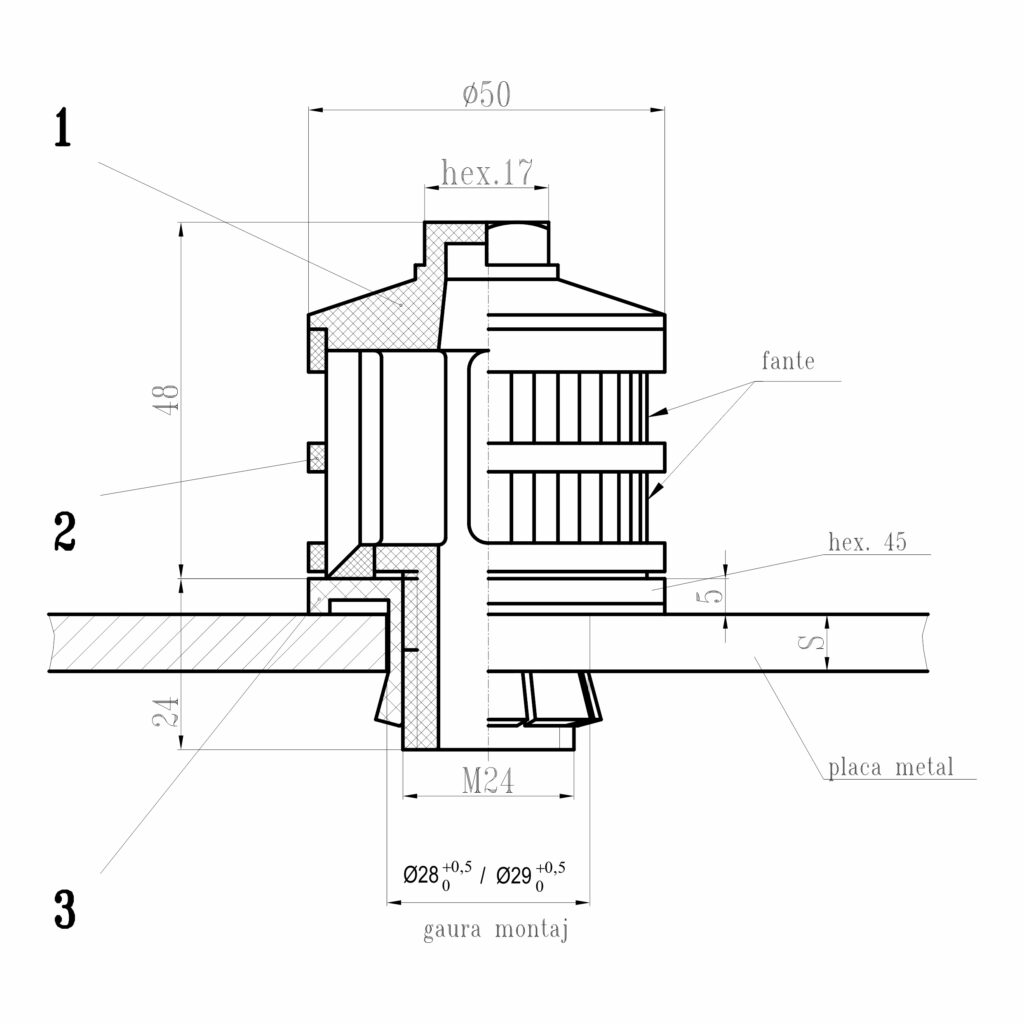

Duza tip RACP conţine următoarele componente:
1. Tijă;
2. Element filtrant (6 variante constructive);
3. Bucşă elastică.

Opţional duzele RACP pot fi prevăzute cu garnitură (şaibă) din cauciuc.



Model duză

Suprafaţă filtrantă (mm2)

Grosime placă
“S” (mm)

Dimensiune gaură montaj

RACP 24×0,2 – “S”

96

4 ÷ 10

Ø28 (+0,5/0)

RACP 36×0,2 – “S”

144

4 ÷ 10

Ø28 (+0,5/0)

RACP 36×0,4 – “S”

288

4 ÷ 10

Ø28 (+0,5/0)

RACP 36×0,45 – “S”

324

4 ÷ 10

Ø28 (+0,5/0)

RACP 24×2,0 – “S”

912

4 ÷ 10

Ø28 (+0,5/0)

RACP 24×2,6 – “S”

1248

4 ÷ 10

Ø28 (+0,5/0)
