Scurtcircuitor trifazat LEA MT – aplicare de la sol – clema CAA

.

SKU: Msp CAA AS 3xSp/lp O/p
Categorie:

Domeniul de utilizare: legarea la pământ şi în scurtcircuit a conductoarelor LEA de medie tensiune

Mod de aplicare: de la sol, prin ridicarea succesivă a fiecărei cleme de legare la fază, agățarea clemei automate cu autoblocare (CAA) pe conductor, urmată de tragerea în jos a clemei care se desprinde automat din adaptorul de montare

Important: Având în vedere greutatea clemei de legare la fază, conectată la conductorul de legare la pământ și poziționarea conductoarelor LEA la circa 9 metri față de sol, aplicarea clemelor utilizând prăjina telescopică de 9 m este o operațiune dificil de realizat în condiții meteo nefavorabile. Pentru a ușura aplicarea clemelor pe conductoarele LEA se recomandă achiziționarea sistemului cu scripete pentru ridicarea de la sol a clemelor scurtcircuitorului.

Alte echipamente necesar a fi utilizate: Clemele automate cu autoblocare (CAA) trebuie manevrate folosind o prăjină electroizolantă adecvată instalației și poziției de montaj (prăjina electroizolantă telescopică cu lungimea maximă de 9 m (tip PTU-AS-400kV-6-C)).

Ambalaj: husă din țesătură impermeabilă.

Caracteristici tehnice

Valoare

Secţiunea cablului de legare la pământ  S(mm2)

16

25

35

50

70

Curent nominal de scurtcircuit pentru t=1s Isc (kA)

4

6,25

8

12

16

Curent nominal de şoc pentru t=0,02s Isd (kA)

10

15,63

20

30

40

Curent de încercare de scurtcircuit pentru t=1s (kA)

4,6

7,2

9,2

13,8

18,4

Curent de încercare de şoc pentru t=0,02s (kA)

11,5

17,97

23

34,5

46

Factor de putere (conform SR EN 61230)

2,5

Lungimea cablului de legare la pământ  lp  (m)

max. 17,5

Diametrul conductorului pe care poate fi aplicată clema de legare la fază (mm)

5÷32

6÷32

Scurtcircuitorul trifazat conţine următoarele componente:
– Clemă automată cu autoblocare (CAA) de legare la fază – 3 bucăţi;
– Clemă manuală de legare la pământ – 1 bucată;
– Cablu de legare la pământ – 3 bucăţi;
– Electrod mobil de legare la pământ – 1 bucată;

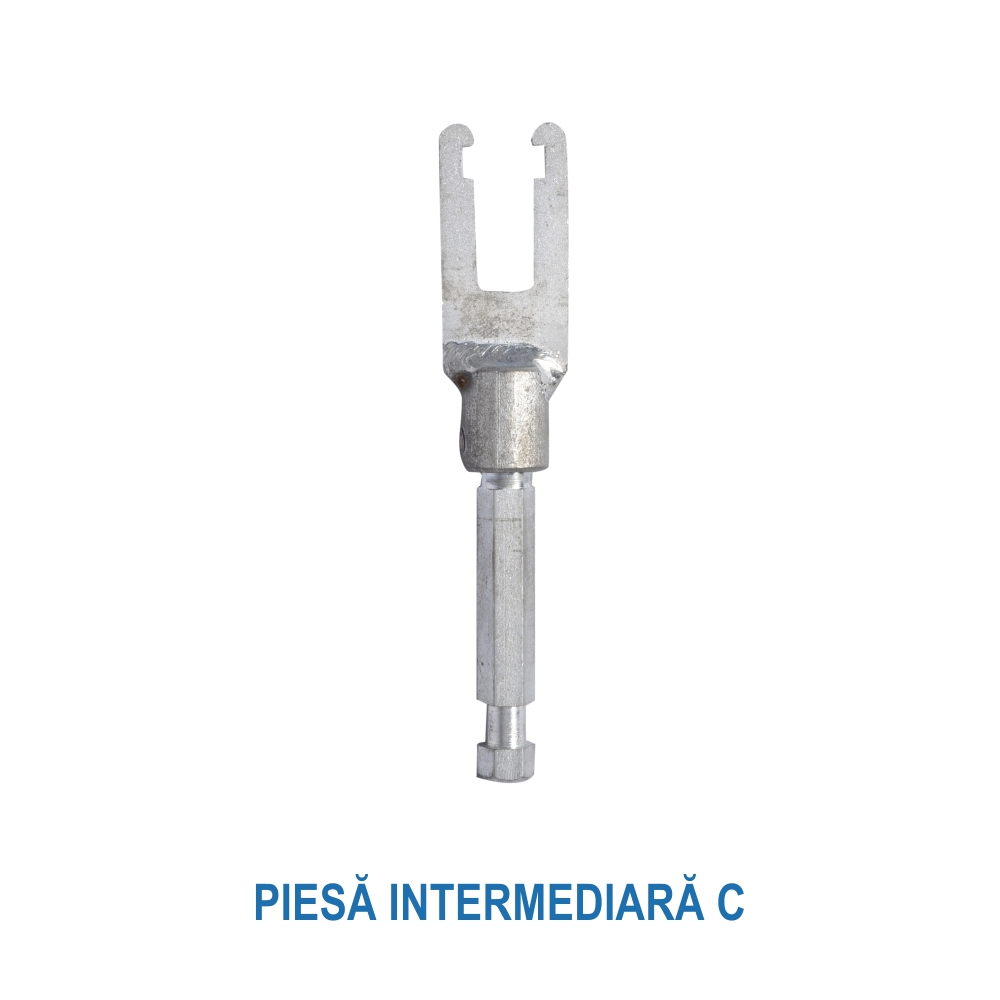

– Adaptor montare (AM/C) – 1 bucată;
– Cârlig demontare (CDA/C) – 1 bucată.
