Scurtcircuitor trifazat pentru conductori cu diverse forme cu cleme universale tip CCRU/E, CCNU/E și CCTU/E
.
Domeniul de utilizare: legarea la pământ a conductoarelor / barelor cu diverse forme ale celulelor electrice, dulapuri, etc.
Mod de aplicare: de la sol, prin aplicarea clemei pe conductor, urmată de strângerea șurubului de acționare a clemei
Clemele clasice universale de legare la fază trebuie manevrate folosind o prăjină electroizolantă adecvată instalației, prevăzută cu sistem de cuplare “baionet RO”.
Forme constructive: trifazat.
Informații utile: având dimensiuni reduse și fiind ușoare, clemele CCRU/E, CCNU/E și CCTU/E sunt recomandate a fi utilizate în instalații electrice unde spațiile dintre barele conductoare sunt extrem de mici, iar aplicarea clemei pe conductor se realizează de la mică distanță
| Caracteristici tehnice generale pentru scurtcircuitoare echipate cu cleme universale tip CCRU/E, CCNU/E și CCTU/E | |||||||
| CCRU/E / CCNU/E / CCTU/E | CCNU/E / CCTU/E | CCTU/E | |||||
| Secţiunea cablului de legare la pământ Sp (mm2) |
16 |
25 | 35 | 50 | 70 | 95 |
120 |
| Curent nominal de scurtcircuit pentru t = 1s Isc (kA) |
4 |
6,25 | 8,75 | 12,5 | 17,5 | 23,75 |
30 |
| Curent nominal de şoc (vârf) pentru t = 0,02 s Isd (kA) |
10 |
15,63 | 21,9 | 31,25 | 43,75 |
59,38 |
75 |
| Curent de încercare de scurtcircuit pentru t = 1s (kA) |
4,6 |
7,2 | 10,06 | 14,38 | 20,13 | 27,31 |
34,5 |
| Curent de încercare de şoc (vârf) pentru t = 0,02 s (kA) |
11,5 |
17,97 | 25,16 | 35,94 | 50,31 | 68,3 |
86,25 |
| Factor de putere |
2,5 |
||||||
| Tipul clemei de legare la fază |
Clemă clasică redusă universală (CCRU) |
Clemă clasică normală universală (CCNU) |
Clemă clasică transversală universală (CCNU) |
| Lungimea cablului de legare la fază lf (m) |
max. 2,5 |
max. 2,5 |
max. 2,5 |
| Lungimea cablului de legare la pământ – monofazat / trifazat lp (m) |
max. 10 / max. 7,5 |
max. 10 / max. 7,5 |
max. 10 / max. 7,5 |
| Grosimea barei plate pe care montează clema de legare la fază g (mm) |
max. 30 |
max. 45 |
max. 45 |
| Diametrul piesei de cuplare tip sferă (mm) |
25 |
20/25 |
25 |
| Diametrul conductorului pe care se aplică clema de legare la fază øD (mm) |
4 ÷ 30 |
4 ÷ 36 |
3 ÷ 45 |
Scurtcircuitorul trifazat conţine următoarele componente:
–Clemă de legare la fază – 3 bucăți
-Cablu de legare la fază – 3 bucăți
–Cablu de legare la pământ–1 bucată
–Clemă manuală de legare la pământ–1 bucată
Ambalaj: husă din țesătură impermeabilă.

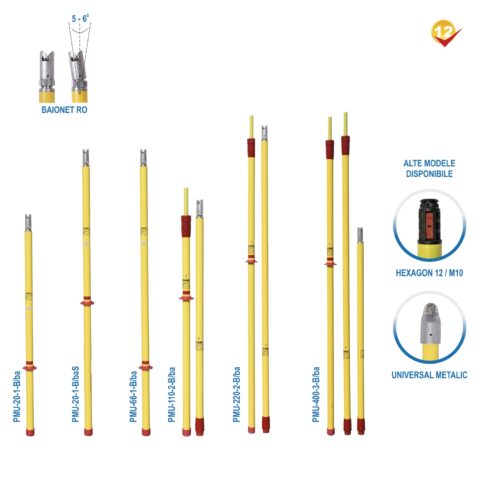

Alte echipamente necesar a fi utilizate: – Prăjină electroizolantă modulară tip PMU 20-1 B/ba.
