Scurtcircuitoare monofazate / trifazate echipate cu cleme universale, cu maner izolat – tip CCRU/B sau CCNU/B



SKU: Msp CCRU/B Sp/lp - S/O/P/p; Msp CCNU/B Sp/lp - S/O/P/p; Msp CCRU/B - 3xSf/lf - Sp/lp - S/P/p; Msp CCNU/B - 3xSf/lf - Sp/lp - S/P/p
Categorie:

Domeniu de utilizare: legarea la pământ a conductoarelor / barelor electrice de joasă tensiune cu diverse forme din celule electrice, dulapuri, firide sau cutii de distribuție

Mod de aplicare: prin aplicarea clemei pe conductor / bară, urmată de strângerea șurubului de acționare a clemei cu mâner izolat

Ambalaj: husă din țesătură impermeabilă

Tipuri constructivemonofazat (aplicabil pe toate tipurile de conductoare: bare plate, conductori rotunzi sau piese sferice) sau trifazat (aplicabil doar pe bare plate și piese sferice). Scurtcircuitoarele sunt  echipate cu diverse tipuri de cleme de legare la faza (CCRU/B sau CCNU/B) si diverse tipuri de cleme de legare la pamant (CLPR16 sau CLPN 30).

Tipuri de cleme de legare la fază:

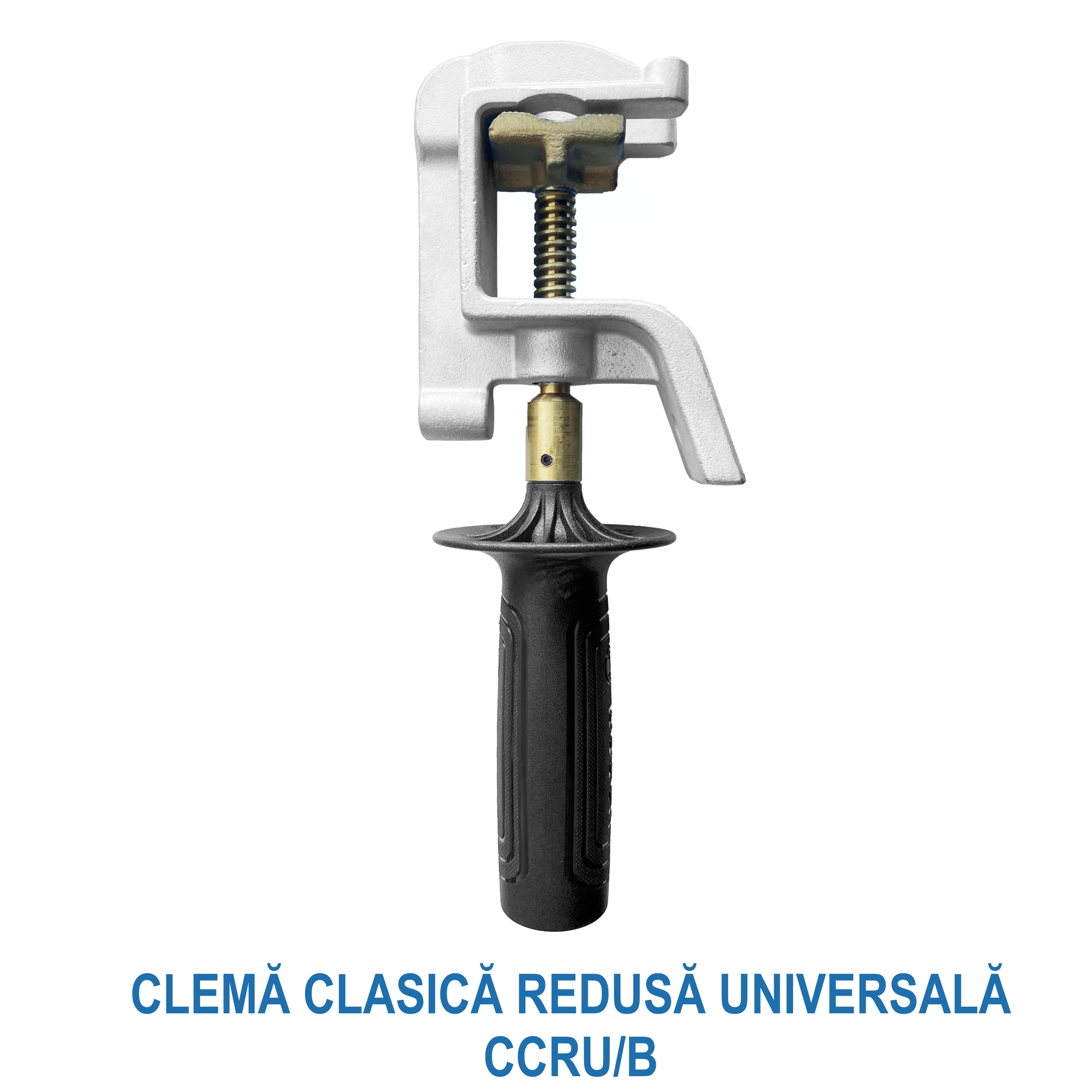

– Clemă Clasică Redusă Universală cu mâner izolat (CCRU/B)

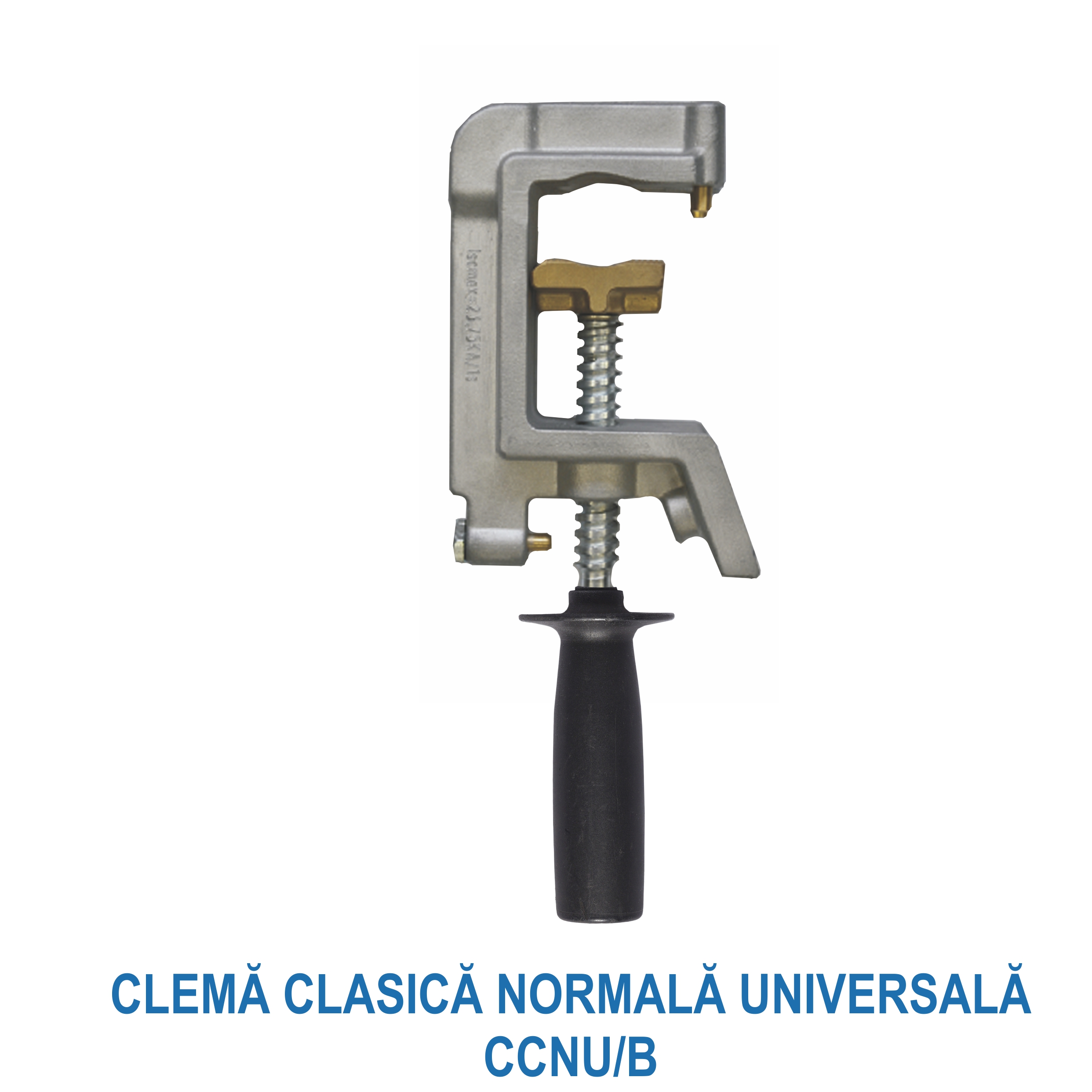

– Clemă Clasică Normală Universală cu mâner izolat (CCNU/B)

Caracteristici tehnice Valoare
Posibilitate de echipare cu clema CCRU/B DA DA DA DA NU NU
Posibilitate de echipare cu clema CCNU/B DA DA DA DA DA DA
Tensiunea nominala de utilizare Un (kV) max. 1
Secţiunea cablului de scurtcircuitare Ss şi de legare la pământ Sp (mm2) 16 25 35 50 70 95
Curent nominal de scurtcircuit pentru t = 1s Isc (kA) 4 6,25 8,75 12,5 17,5 23,75
Curent nominal de şoc (vârf) pentru t = 0,02 s Isd (kA) 10 15,63 21,9 31,25 43,5 59,38
Curent de încercare de scurtcircuit pentru t = 1s (kA) 4,6 7,2 10,06 14,38 20,13 27,31
Curent de încercare de  şoc (vârf)  pentru t = 0,02 s (kA) 11,5 17,79 25,16 35,94 50,31 68,3
Factor de putere (conform SR EN 61230) 2,5



Tipul clemei de legare la faza CCRU/B CCNU/B
Lungimea cablurilor de legare la fază – scurtcircuitor trifazat lf (m) max. 2,5 max. 2,5
Lungimea cablului de legare la pământ – scurtcircuitor monofazat / trifazat lp (m) max. 10 / max. 7,5 max. 10 / max. 7,5
Grosimea barei plate pe care se poate monta clema de legare la fază g (mm) max. 30 max. 45
Diametrul piesei de cuplare tip sferă Sf (mm) 20 / 25 20 / 25
Diametrul conductorului pe care poate fi aplicată clema de legare la fază øD (mm) 4 ÷ 30 4 ÷ 36

Scurtcircuitorul monofazat conține următoarele componente:

  • Clemă de legare la fază – 1 bucată
  • Cablu de legare la pământ – 1 bucată
  • Clemă manuală de legare la pământ – 1 bucată

 Scurtcircuitorul trifazat conține următoarele componente:

  • Clemă de legare la fază – 3 bucăți
  • Cablu de legare la fază – 3 bucăți
  • Cablu de legare la pământ – 1 bucată
  • Clemă manuală de legare la pământ – 1 bucată
