Module tubulare de sedimentare pentru ape uzate

SKU: FS 41.50 / FS 41.80 / FS 41.84
Categorie:

Modulele tubulare pentru sedimentare sunt obţinute prin asamblarea prin lipire sau sudare de elemente profilate din PVC sau PP rigid obţinute prin extrudare.

În funcţie de aplicaţie (de dimensiunea bazinului în care se montează) se execută şi utilizează module cu diverse dimensiuni si forme.

Tehnologul instalaţiei va stabili în mod concret distanta dintre placi, înălţimea şi înclinarea modulelor.

Uzual, înălţimea modulului este de 1000 mm şi înclinaţia de asamblare a plăcilor profilate de 55º sau 60º.

Tip modul

U.m.

FS 41.50

FS 41.80

FS 41.84

Distanţa între plăci

[mm]

44

80

82

Aria de sedimentare la înclinarea de 60º

[m2/m3]

11

6,25

Aria de sedimentare la înclinarea de 55º

[m2/m3]

13

7

Înălţimea modulului

[mm]

500 ÷ 2000

700 ÷ 2000

Înălţime standard modul

[mm]

1000

1000 / 1500

Raza hidraulică

[mm]

15

28

26

Material

 –

PVC

PP

PVC

PVC

PP

Greutate uscată modul

[kg/m3]

80

50

55

62

35

Temperatura maximă de lucru

°C

55

75

55

55

75

Dimensiune modul

[mm x mm x mm]

se executa la cerere





Modulele tubulare sunt realizate în diferite forme constructive:

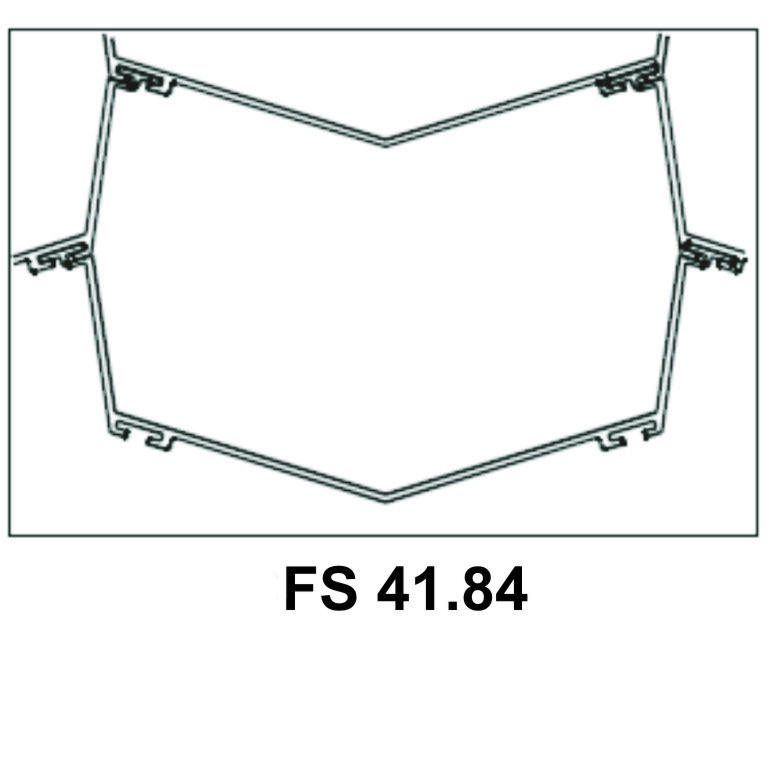

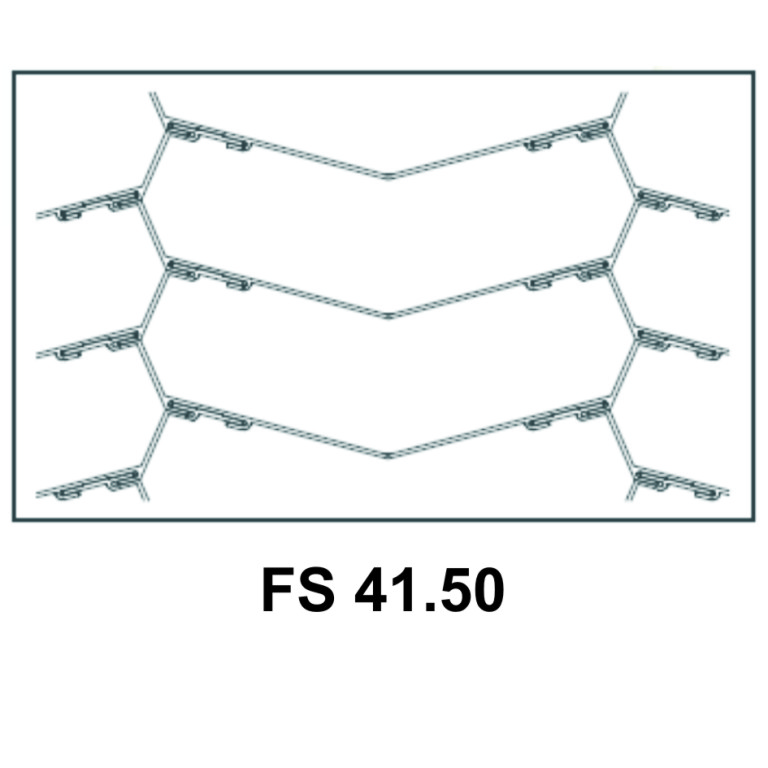

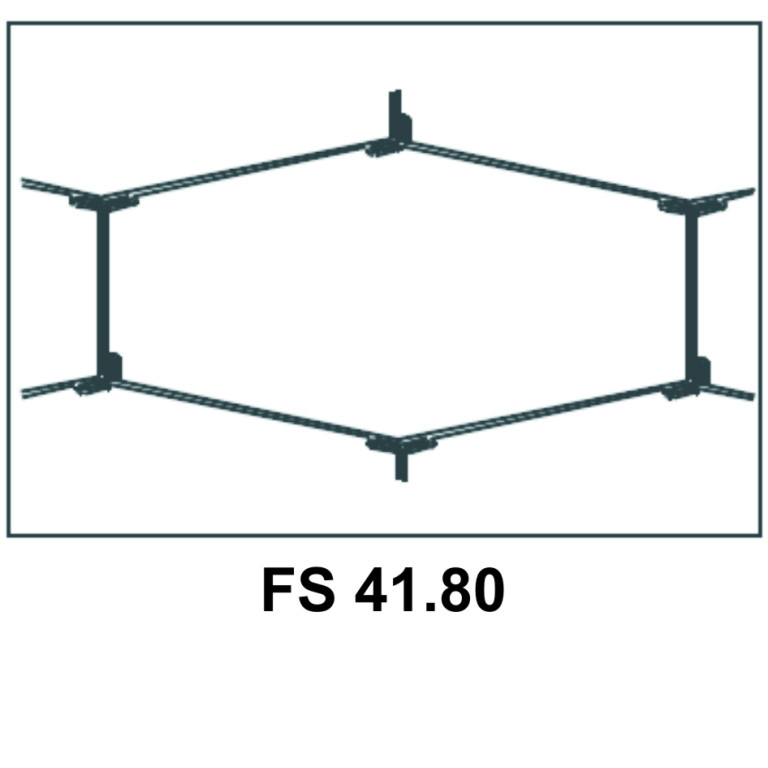

Forme constructive (profile):
