Dispozitiv pentru descarcarea condensatorilor de joasa si medie tensiune

.

SKU: DDCMT - 24 kV
Categorii: ,

Domeniul de utilizare: descărcarea tensiunilor remanente a bateriilor de condensatoare, a sarcinilor electrice prezente pe elemente conductoare după încercări profilactice cu tensiune mărită sau pe bornele motoarelor electrice de curent alternativ.

Mod de utilizare: utilizând prăjina electroizolantă a dispozitivului, prin aplicarea rezistențelor de descărcare pe elemente conductoare unde apar sarcini electrice remanente. Opțional, se poate achiziționa un adaptor tip AR C-C – prevăzut cu sistem de cuplare cu locaș “hexagon 12”, cu posibilitate de rabatere la 30, 60, 90.

Denumire parametru

Valoare

Tensiunea nominală de utilizare (kV)

24

Lungime utilă / totală prăjină PTU 20-35F (m)

1,05 / 1,46

Rezistenţă descărcare baterie RB (Ω)

50

Rezistenţă descărcare condensator RC (Ω)

2,5

Rezistenţă descărcare după încercarea profilactică RIP (Ω)

75

Lungime cablu legare la pământ CP (m)

6

Lungime scurtcircuitor condensator SC (m)

1,5

Dispozitivul pentru descărcarea condensatoarelor de compensare de joasă şi medie tensiune conţine următoarele componente:

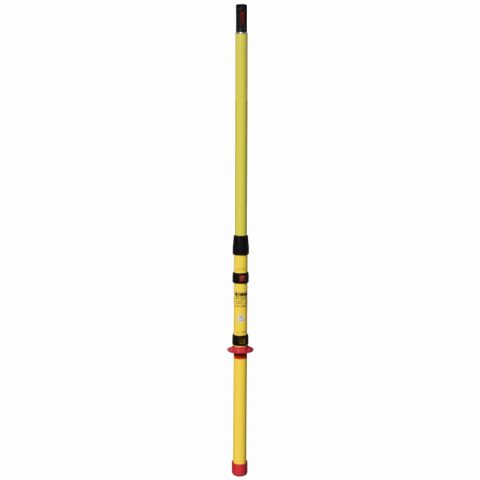

–       Prăjină electroizolantă telescopică PTU-20-35-F;
–       Rezistenţă descărcare baterie (RB);
–       Rezistenţă descărcare condensator (RC);
–       Rezistenţă descărcare după încercarea profilactică (RIP);
–       Scurtcircuit condensator (SC);
–       Cablul de legare la pământ (CP) al rezistenţei RIP.

Cu excepţia prăjinii care se livrează în husă de transport, restul de componente ale dispozitivului DDCMT – 24 kV se livrează în cutie de transport.
