Detector de tensiune pentru pastilele capacitive ale conectorilor ambroşabili CC-162-K

Detectorul de tensiune CC-162-K pentru pastilele capacitive ale conectorilor ambroşabili din instalaţiile electrice interioare şi exterioare se utilizează la bornele de conectare de înaltă tensiune, care încorporează un divizor capacitiv.
Aceste dispozitive garantează detectarea absenței tensiunii conform aceluiași principiu de detectare și siguranță internă definit în standardul IEC 61243-1.

Tensiunea instalației care urmează să fie verificată trebuie să se încadreze în intervalul de tensiuni indicat pe carcasa detectorului, adică 3 ÷ 36 kV.

Detectorul de tensiune trebuie utilizat pe timp fără precipitaţii, împreună cu o prăjină electroizolantă corespunzătoare tensiunii instalației și condițiilor de utilizare.

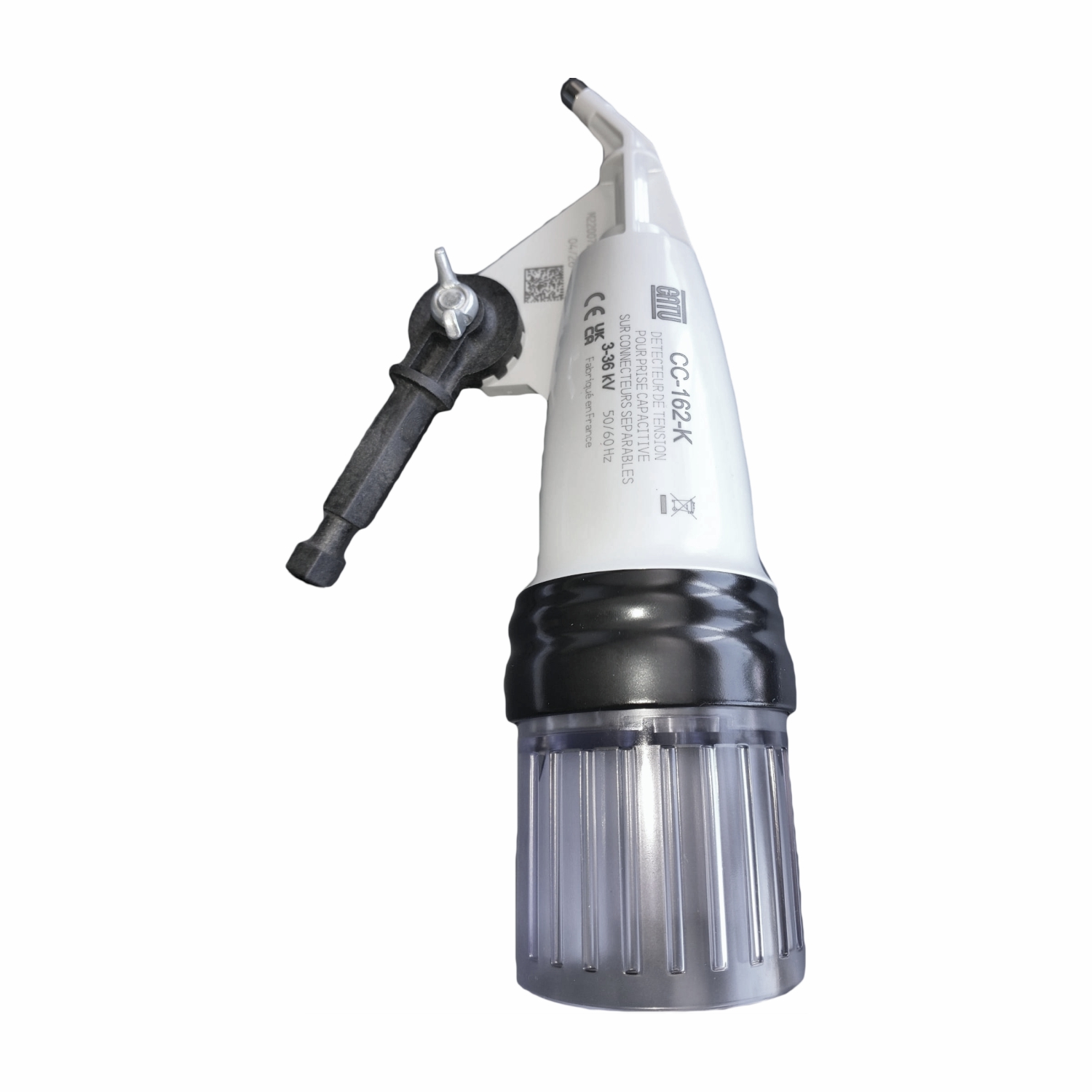

Detectorul CC-162-K are carcasa realizată din policarbonat alb, material cu foarte bune proprietăţi mecanice şi dielectrice. Carcasa este prevăzută cu un sistem de cuplare “universal”. Pentru a putea fi utilizate cu prăjinile electroizolante telescopice prevăzute cu sistem de cuplare cu locaș “hexagon 12”, detectoarele sunt livrate împreună cu un adaptor hexagonal.

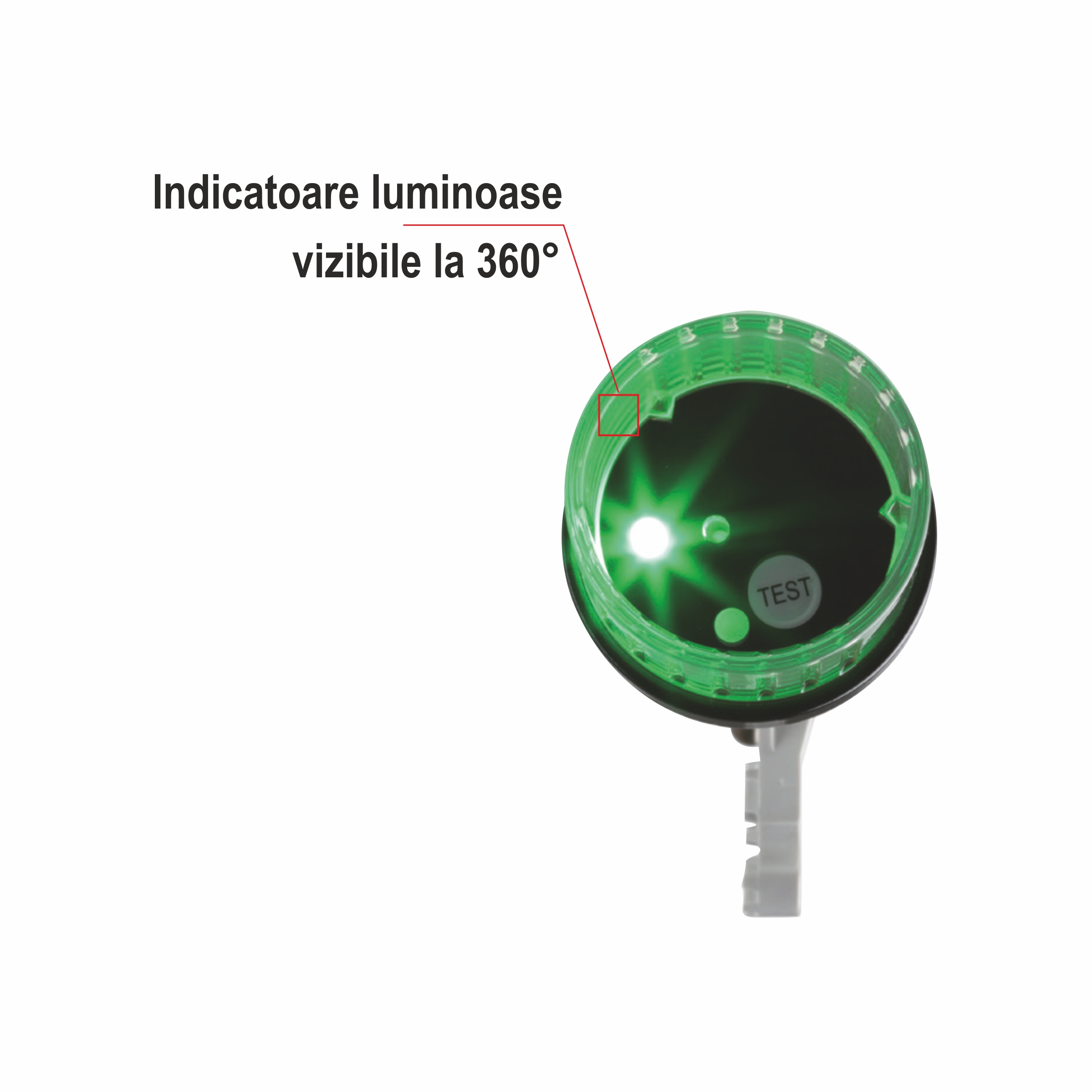

Panoul de semnalizare și control conține:
– butonul de test al dispozitivului integrat de control, care verifică funcționarea circuitului electronic;
– buzzer pentru semnalizare acustică a prezenței tensiunii;
– LED-uri de diverse culori (roșu (1) – pentru semnalizarea prezenței tensiunii; verde (1) pentru a semnala starea de stand-by).

Verificarea absenței tensiunii
Conectați detectorul de tensiune la o prăjină electroizolantă corespunzătoare instalaţiei electrice care urmează să fie verificată. Efectuați autotestul. Îndepărtați capacul de protecție de la punctul de testare a tensiunii, folosind prelungirea detectorului. Aduceți electrodul detectorului în contact cu punctul de testare a tensiunii.
Prezența tensiunii este indicată prin:
– semnalizare optică intermitentă a LED-ului roșu, împreună cu emiterea unui semnal sonor intermitent al buzzer-ului.
În cazul lipsei tensiunii, LED-ul verde rămâne aprins și nu există alte semnalizări luminoase (LED roșu) sau acustice.
La finalul operației trebuie efectuat un nou autotest.

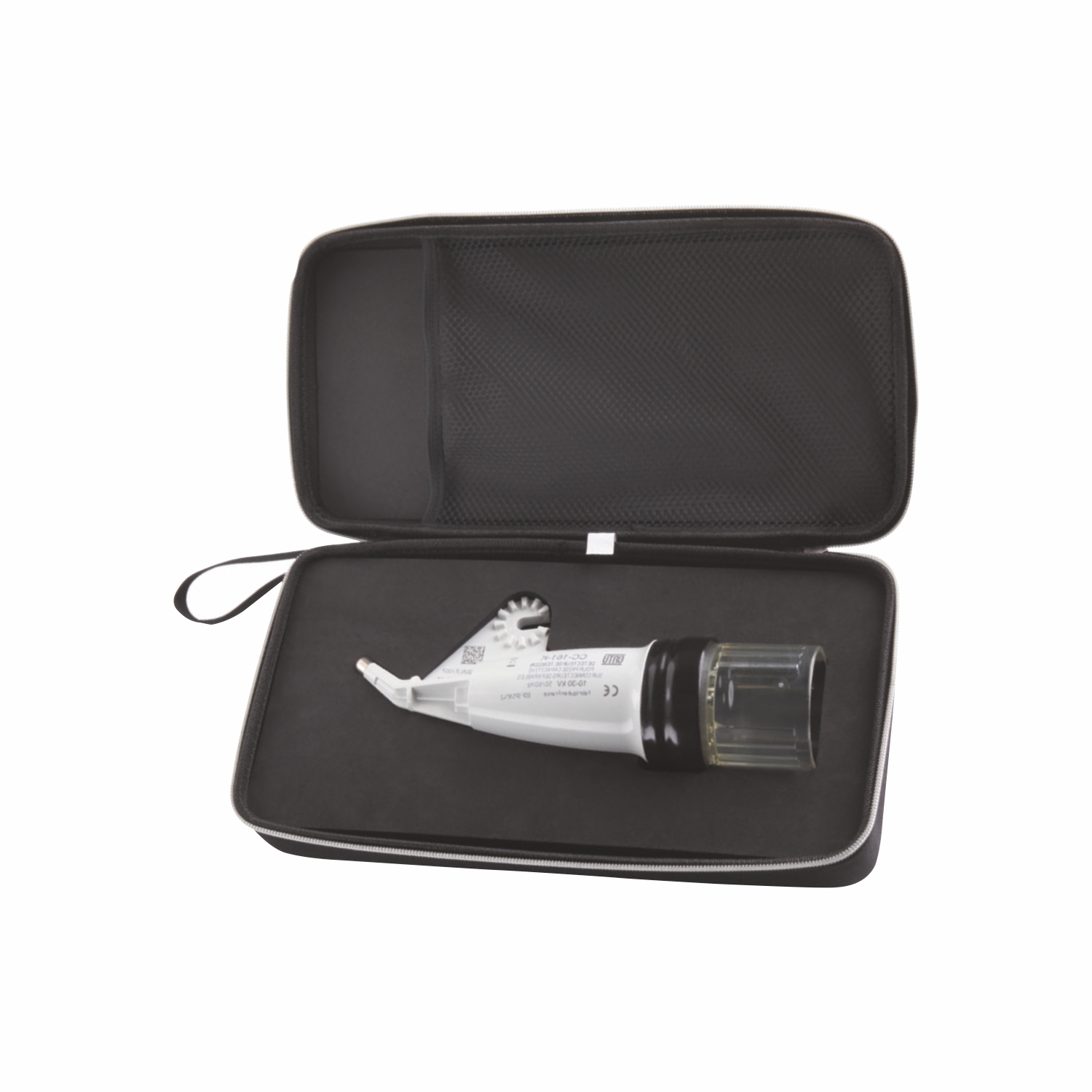

Detectorul de tensiune este ambalat în husă cu elemente de protecție antișoc.

Alte echipamente necesar a fi utilizate:
Prăjină electroizolantă telescopică, tip PTU 20-45-C, prevăzută cu sistem de cuplare “hexagon 12”
