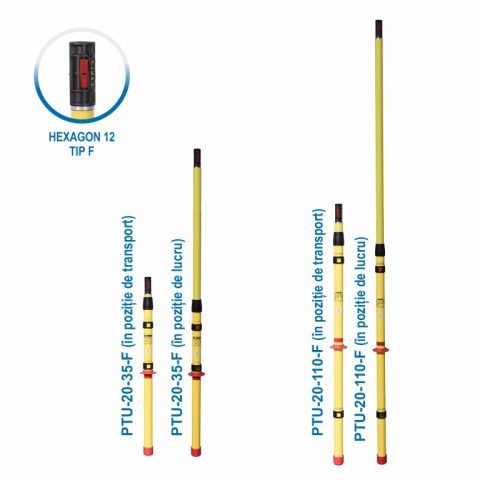

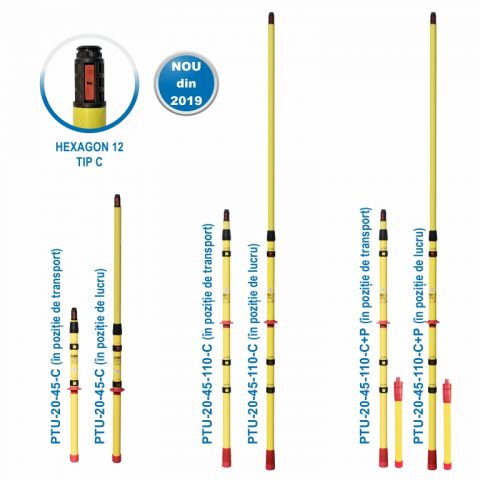

Domeniu de utilizare: Prăjinile electroizolante telescopice (PTU) sunt realizate din două elemente tubulare (de diverse diametre) care pot fi extinse sau pliate într-un mod nedemontabil și pot fi utilizate la lucrări sau manevre atât în staţii de transformare, cât şi pe linii electrice aeriene, pe timp fără precipitaţii.

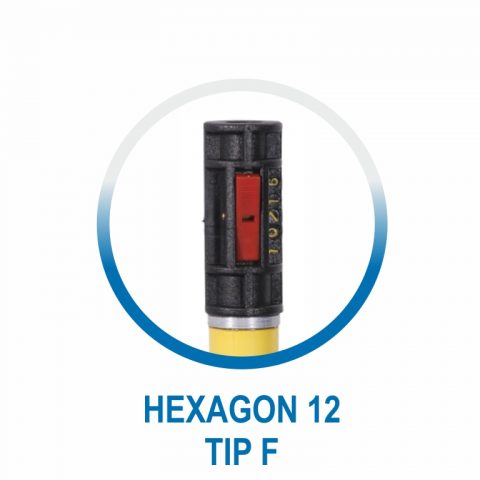

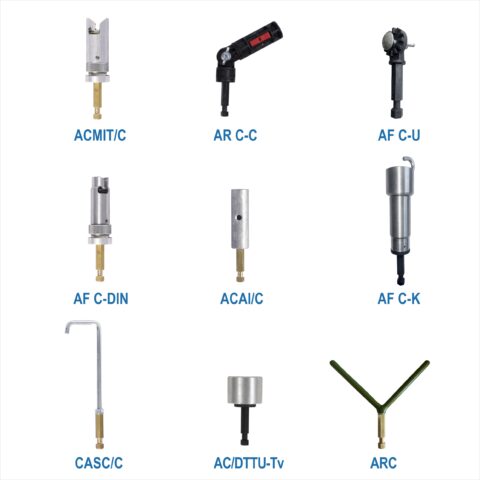

Date constructive: Prăjinile electroizolante telescopice sunt prevăzute, conform probelor de certificare, cu sistem de cuplare tip “hexagon 12” tip C sau tip F, care permite cuplarea altor dispozitive de protecţie, adaptoare sau accesorii. La cererea clientului, prăjinile pot fi prevăzute și cu alte sisteme de cuplare (“baionet RO”, “universal”, etc.).
Prăjinile tip PTU-20-45-110-C+P se livrează împreună cu un mâner prelungitor electroizolant cu lungime de 0,40 m.
Aceste tipuri de prăjini pot fi utilizate la lucrări sau manevre atât în staţii de transformare, cât şi pe linii electrice aeriene.
Prăjinile electroizolante telescopice au în componență tuburi izolante realizate din răşină armată cu fibră de sticlă cu diametre între de 37 și 42 mm.
| Cod prăjină electroizolantă |
Tensiunea de utilizare Un (kV) |
Tensiunea de încercare Uînc (kV) |
Nr. tronsoane |
Diametre tronsoane (mm) |
Lungime totală Lt (m) |
Lungime mâner Lm (m) |
Lungime utilă Lu (m) |
Lungime transport Ltr (m) |
Masa (kg) |
|
PTU-20-45-C |
20 | 60 | 2 | Ø 42 / Ø 37 | 1,31 | 0,33 | 0,98 | 0,89 | 1,10 |
| 45 | 135 | 1,47 |
1,14 |
||||||
|
PTU-20-45-110-C |
20 | 60 | 2 | Ø 42 / Ø 37 | 1,79 | 0,83 | 0,98 | 1,43 | 1,60 |
| 45 | 135 |
1,95 |
1,14 |
||||||
| 110 | 190 | 2.57 |
1,76 |
||||||
|
PTU-20-45-110-C+P |
20 | 60 | 2+1 | Ø 42 / Ø 37 | 2,22 | 1,23 | 0,98 | 1,49 | 1,70+0,60 |
| 45 | 135 |
2,38 |
1,14 |
||||||
| 110 | 190 | 3,00 |
1,76 |
||||||
|
PTU-20-35-F |
20 | 60 | 2 | Ø 42 / Ø 37 | 1,26 | 0,41 | 0,85 | 0,88 | 0,90 |
| 35 | 105 | 1,46 |
1,05 |
||||||
|
PTU-20-110-F |
20 | 60 | 2 | Ø 42 / Ø 37 | 1,41 | 0,56 | 0,85 | 1,27 | 1,25 |
| 110 | 190 | 2,13 |
1,57 |
