Domeniul de utilizare: legarea la pământ a conductoarelor cu secțiune rotundă din stații de transformare: conductori flexibili multifilari, bare rigide cu secțiune rotunde, cuple fixe în formă de „T” sau alte piese cu secțiune rotundă montate permanent pe conductoarele din stații electrice.
Mod de aplicare: de la sol, prin agățarea clemei de legare la fază pe conductorul cu secțiune rotundă, urmată de strângerea șurubului de acționare a clemei.
Clemele clasice / automate de legare la fază trebuie manevrate folosind o prăjină electroizolantă adecvată instalației, prevăzută cu sistem de cuplare “baionet RO”.
| Caracteristici tehnice generale pentru scurtcircuitoare pentru conductori rotunzi | |||||||
| Secţiunea cablului de legare la pământ Sp (mm2) | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Curent nominal de scurtcircuit pentru t = 1s Isc (kA) | 4 | 6,25 | 8,75 | 12,5 | 17,5 | 23,75 | 30 |
| Curent nominal de şoc (vârf) pentru t = 0,02 s Isd (kA) | 10 | 15,63 | 21,9 | 31,25 | 43,75 | 59,38 | 75 |
| Curent de încercare de scurtcircuit pentru t = 1s (kA) | 4,6 | 7,2 | 10,06 | 14,38 | 20,13 | 27,31 | 34,5 |
| Curent de încercare de şoc (vârf) pentru t = 0,02 s (kA) | 11,5 | 17,97 | 25,16 | 35,94 | 50,31 | 68,3 | 86,25 |
| Factor de putere (conform SR EN 61230 ) 2,5 | |||||||
| Tipul clemei de legare la faza | Clemă clasică universală (CCU) | Clemă automată (CA) |
| Diametrul conductorului pe care poate fi aplicata clema de legare la faza ØD | 17÷32 | 17÷32 |
| Lungimea max. a cablului de legare la pamant lp (m) | ||
| cablu cu secţiunea între 16 şi 70 mm2 | 17,5 | 17,5 |
| cablu cu secţiunea de 95 sau 120 mm2 | 10 | 8 |

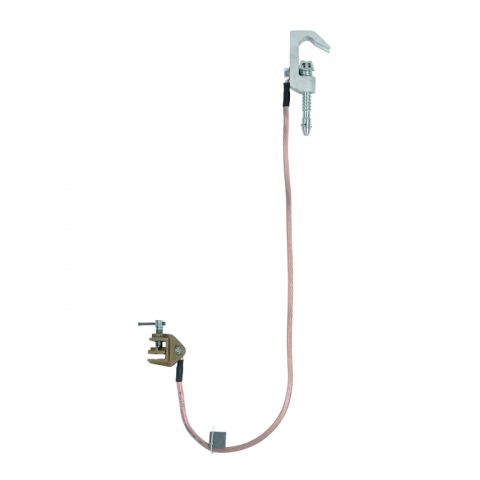

Clemă de legare la fază – 1 bucată
Cablu de legare la pământ – 1 bucată
Clemă manuală de legare la pământ – 1 bucată
Tipuri constructive de cleme de legare la fază:
– Clemă Clasică Universală (CCU)
– Clemă Automată (CA)
Ambalaj: husă din țesătură impermeabilă
Alte echipamente necesar a fi utilizate:
– Prăjină electroizolantă modulară tip PMU 20-1-B/ba / PMU 110-2-B/ba / PMU 220-2-B/ba / PMU 400-3-B/ba
Informații utile: având în vedere poziționarea înclinată față de sol și la înălțime mare a conductoarelor în stațiile de transformare, recomandăm ferm montarea permanentă pe astfel de conductoare a cuplelor fixe în formă de „T” sau a altor piese cu secțiune rotundă care să asigure condiții ergonomice de montarea clemei de legare la fază a scurtcircuitorului
