Detector personal de câmp electric

Domeniu de utilizare: Detectorul personal de câmp electric este un echipament electronic prevăzut cu un senzor de câmp electric generat de un element conductor aflat sub tensiune completat cu o funcție de semnalizare optică și acustică a detecției acestuia.

Date constructive: Detectorul este de tip non-contact și este prevăzut cu o carcasă de mici dimensiuni, realizată din material plastic rezistent la șocuri.
Detectorul poate fi purtat:
– agățat cu un șnur – la gâtul utilizatorului,
– prins cu un clips – la centură sau la buzunar (cu recomandarea ca pe timpul purtării, aparatul să nu fie acoperit cu nici un fel de îmbrăcăminte),

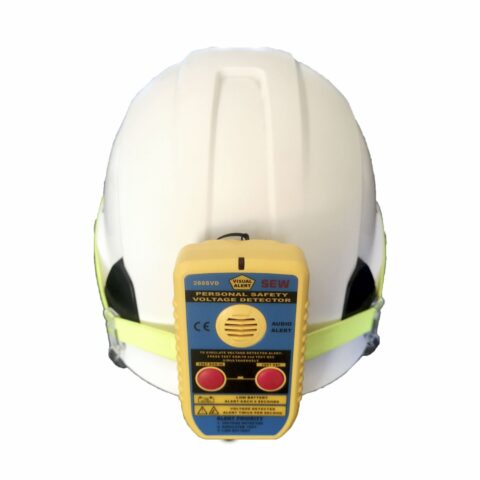

– pe cască – se poate furniza, la cerere, o bandă elastică, prevăzută cu 4 cleme de prindere.

Mod de utilizare: Detectorul 288 SVD avertizează utilizatorul de faptul că se apropie de un echipament (conductor) aflat sub tensiune. Aparatul este prevăzut cu un circuit intern de autotestare, această funcție putând fi accesată prin apăsarea simultană a celor două butoane de pe panoul frontal al carcasei. Semnalizarea prezenței tensiunii se realizează prin semnale sonore intermitente (2 semnale / secundă) și prin aprinderea led-ului de culoare roșie.

Distanța de la care detectorul sesizează prezența câmpului electric (a unui element conductor electric aflat sub tensiune) este puternic influențată de tensiunea electrică a conductorului, de forma și de poziționarea lui în spațiu (existența sau inexistența unor elemente de ecranare a câmpului electric) față de detector. Astfel în cazul în care conductorul sub tensiune este alimentat la 230 V CA, distanța de detecție / semnalizare a prezenței tensiunii este de cca. 10 cm. Pentru conductoare aflate sub tensiune, alimentate cu tensiuni peste 1 kV, distanța de detecție este de minim 1 m, și aceasta distanță crește odată cu creșterea valorii tensiunii de alimentare a conductorului.

Detectorul personal de câmp electric este aparat care trebuie considerat ca un dispozitiv suplimentar de protecție a electricienilor sau a altor categorii de personal care îşi desfăşoară activitatea în zone de lucru cu risc de electrocutare prin atingere sau apropiere.
Funcția de detecție și semnalizare a câmpului electric a detectorului personal de câmp electric se referă exclusiv la conductoare aflate sub tensiune, cu predilecție conductoare neizolate aflate în spații deschise, care pot fi atinse sau de care se pot apropia în mod accidental lucrătorii și care, în urma acestei atingeri sau apropieri, pot genera accidente prin electrocutare.
Cablurile electrice subterane de medie tensiune, izolate si ecranate, nu se încadrează în grupa de conductoare aflate sub tensiune cu acest factor de risc, faptul că respectivul conductor este atât izolat, cât și ecranat, cu elementul de ecranare legat la pământ, nu permite o corectă detecție a câmpului electric și, din acest motiv, prezența tensiunii nu va fi semnalată de aparat.

Calibrare detecție câmp electric

În condiții de laborator, în prezența unui generator de înaltă tensiune (100 kV AC), sensibilitatea de detecție a câmpului electric (cu o precizie de ±20%) este următoarea:

Tensiune (kV)	Unghi (°)	Distanță (cm)
1	90	100
2,2	90	130
3,3	90	155
6,6	90	210
