Colector inferior pentru filtre cu strat suport

Colector inferior pentru filtre cu strat suport


Categorie:

Cod: Colector ØD (ØD = diametrul filtrului pe care se monteaza)

Colectorii
 asigură colectarea uniformă a fluidului de lucru, regenerantului epuizat şi a apelor de spălare în filtrele regenerate în echicurent. Colectorul înlocuieşte “jobenul” din filtrele ionice cu strat suport, îmbunătăţind circulaţia fluidelor. Colectorii sunt realizaţi în mai multe tipuri constructive, funcţie de diametrul filtrului şi de debitul soluţiei care va fi vehiculat.

Se pot comanda colectori sau numai elemente componente distincte (ca piese de schimb pentru colectorii existenţi în filtre).

Denumire parametru

Valoare

Fluid de lucru în exploatare

apă demineralizată sau dedurizată

Fluid de lucru la regenerare

soluţie HCl  concentraţie 5 ÷ 8 %
soluţie NaOH  concentraţie 3 ÷ 5 %
soluţie H2SO4  concentraţie 0,8 ÷ 5 %
soluţie NaCl  concentraţie 8 ÷ 12 %

Presiune de lucru maxim admisă:

6 bar

Presiunea maximă de încercare

10 bar

Temperatură de lucru

max. 80°C

Dimensiunea fantelor elementului filtrant

0,2 ± 0,050mm; 0,4 ± 0,050 mm

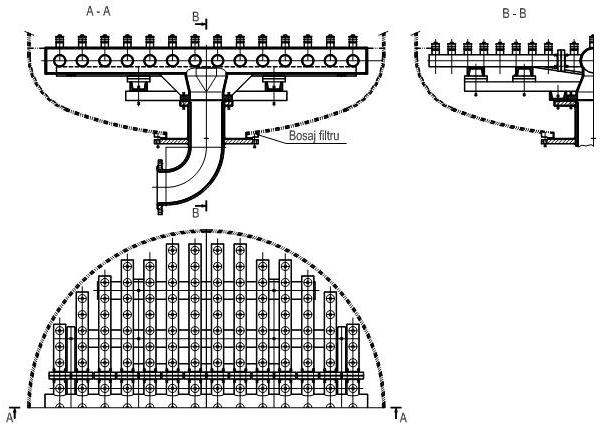

Colectorul inferior pentru filtrele ionice cu strat suport conţine următoarele componente:
– Colector central (executat din raşină armată cu fibră de sticlă) prevăzut cu duze tip RD 36×0,2 – M24*;
– Braţe distribuitoare (executate din raşină armată cu fibră de sticlă) prevăzute cu duze tip RD 36×0,2 – M24*;
– Elemente de susţinere (executate din oţel cauciucat);
– Elemente de asamblare (executate din oţel inoxidabil).

* se pot monta şi alte tipuri de duze cu secţiuni de trecere diferite
